고속 Tapping Mold

탭핑 작업 자료 사진·도면 1

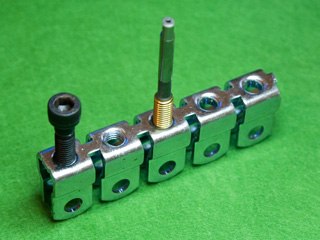

- Tapping 견본 -

탭핑 작업 자료 사진·도면 2

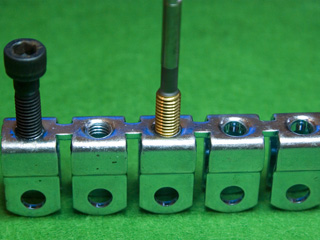

- 확대 사진 -

고속 Tapping Mold 최대 생산속도

No	품 명	생산속도		비 고
No	품 명	전진(r.p.m)	후진(r.p.m)	비 고
1	M3	3000	4000
2	M4	2350	3210
3	M5	1974	2740
4	M6	1714	2040
5	M8	1394	1920
6	M10	1200	1800
7	M12	1070	1640
생산속도(S. P. M) 계산 예 ① Tap 규격 : M10 ② Tapping 작업길이 : 6mm (4 피치) ③ 사용 Press : Crank Press ④ 작업 소요 회전수 : 전진 - 8회전 후진 - 8.5회전 ⑤ 작업 소요시간 : 전진 - 8 ÷1200 ×60 =0.4sec 후진 - 8.5 ÷1800 ×60 =0.28sec 총 작업시간 = 0.68sec ⑥ 생산속도 : 60 ÷0.68 ×0.4(효율) = 35(S. P. M) ※ 링크프레스, 써보프레스의 경우 효율이 증가함. 비고) 최대 타발속도는 ① 사용 Press ② Tapping 수(판 두께, Burring 등) ③ 금형 구조 에 따라 결정됨. 문의처 : 010-5389-1085 機械技術士金斗鳳
