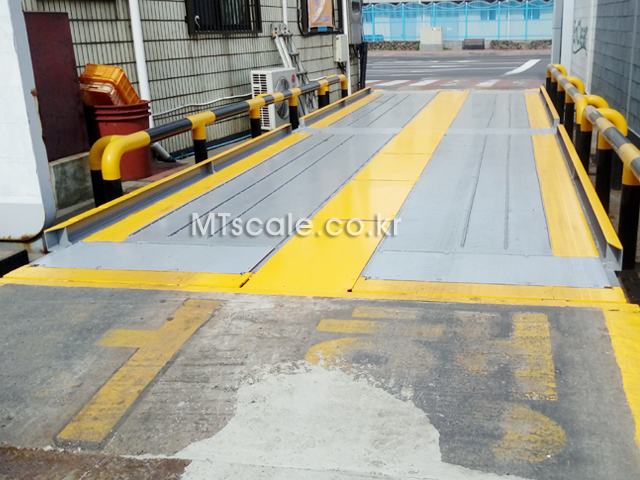

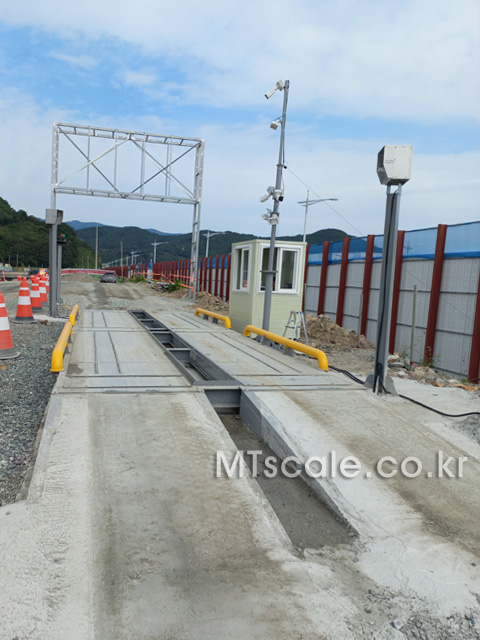

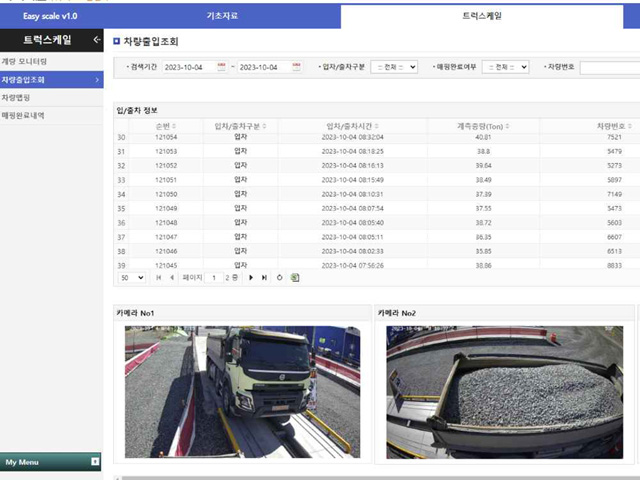

설치 예 - 1
※ 부산신항 배후단지 조성공사 2공구

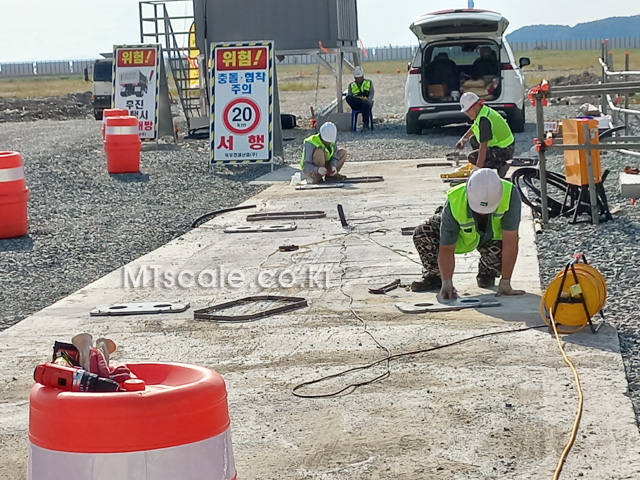

설치 위치를 선정하여 Base Plate(6개)를 설치합니다.
설치 위치는 "콘크리트 노면", "아스콘", "경사면" 등 현장 상황이나
고객이 요구하는 장소에 설치합니다.
차량의 주행이 가능한 장소면 트럭스케일 설치도 가능합니다.

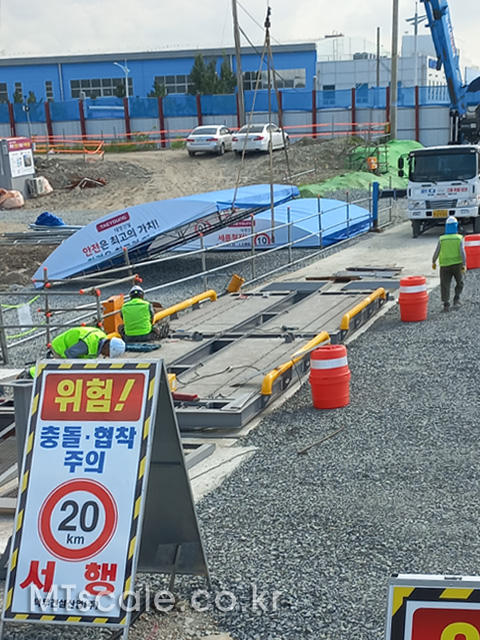

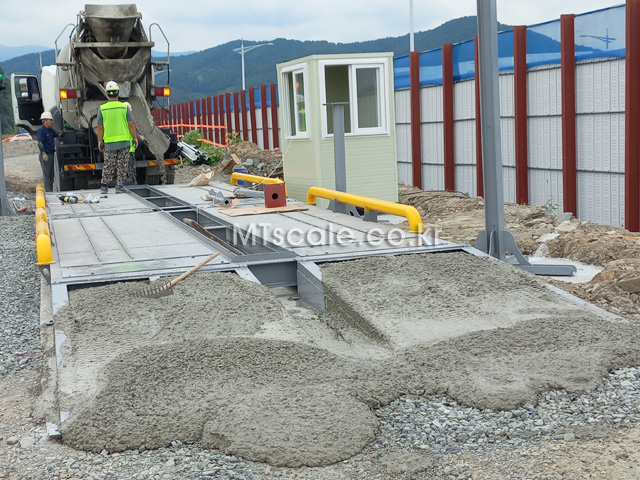

계량판을 지게차(또는 크레인)로 설치하고, 로드셀(6개)을 설치합니다
특징 1> 계량판이 수평방향으로 요동하지 않습니다.
2> 계량판이 용접구조로서 덤프의 주행에도 변형이 없습니다.
3> 덤프가 주행 중에 계량하여도 오차가 20kg 이하입니다.
(특허 제10-1237824호, 동하중 트럭스케일)
4> 계량판이 용접구조로서 슬러지가 침투할 틈이 없습니다.
5> 중앙Line 을 개방하였습니다.(슬러지 제거용)
6> 덤프의 추락방지를 위하여 가드레일을 설치하였습니다.
7> 덤프의 추락방지를 위하여 Non slip Wire(철근, 양측 각 2줄)이 있습니다.
8> 계량판의 입, 출구에 슬러지 방지판이 있습니다.
비고) 입, 출구의 Ramp는 과속방지턱 역할을 합니다.
안전 Fence가 설치되어있습니다.
설치·계량 동영상 보기 ↗

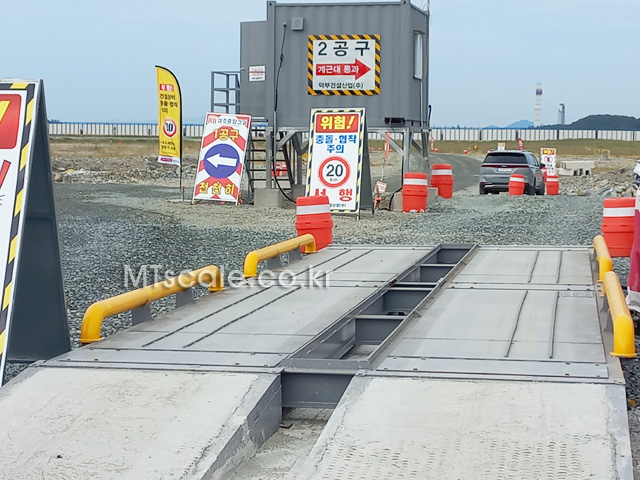

<무정차 계량>
덤프가 Scale을 통과하면 계량이 완료됩니다.
전, 후방에 과속방지턱이 있으므로 과속이 불가합니다.

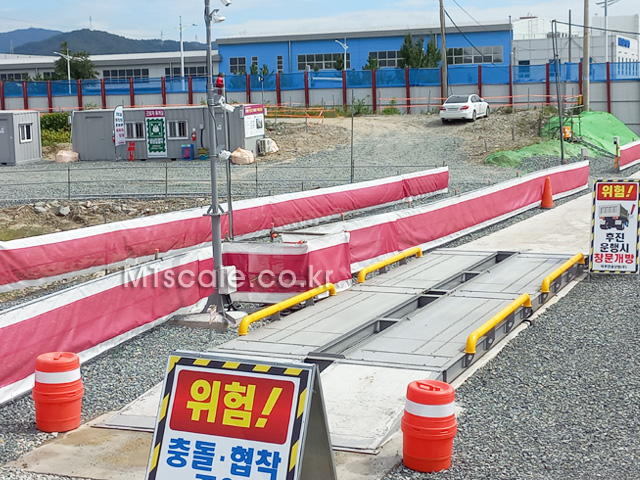

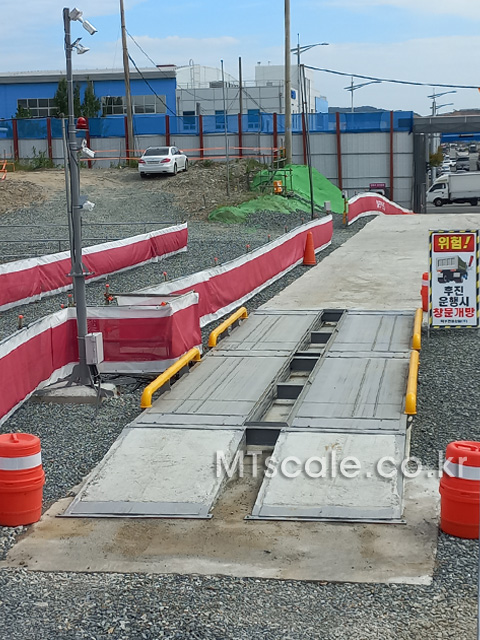

※ 부산신항 배후단지 조성공사 1공구

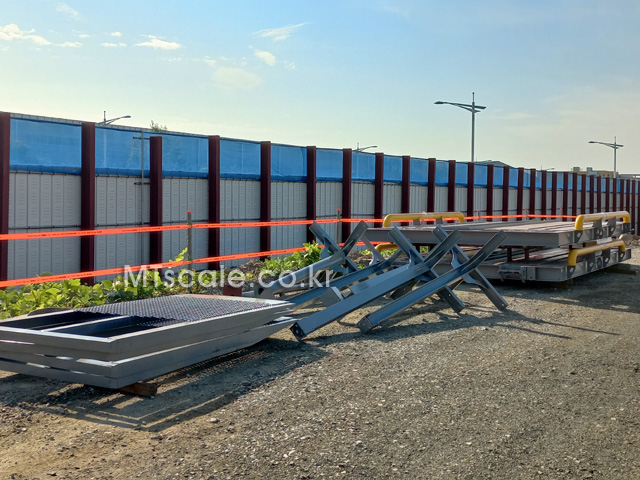

계근대의 자재는 1, 계량판 2개
2, Ramp frame 4개

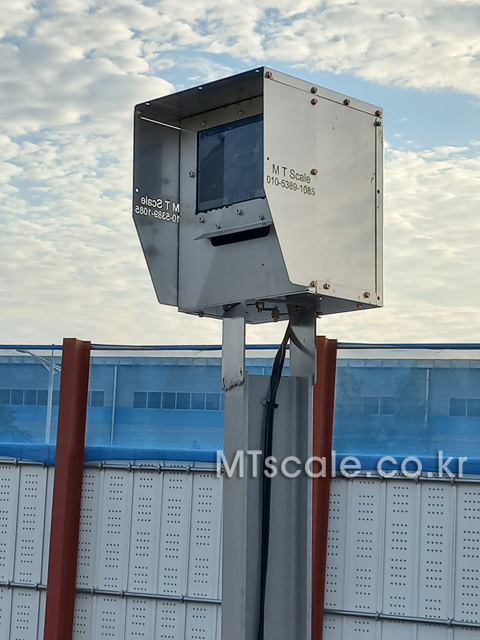

3, 카메라, 중량표시기, 테블릿 기둥

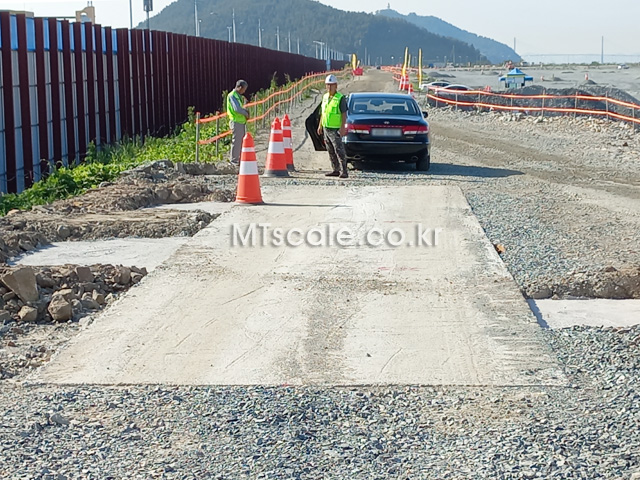

구조체는 건설업체 측에서 시공한 것이므로 시공상태를 점검증입니다.

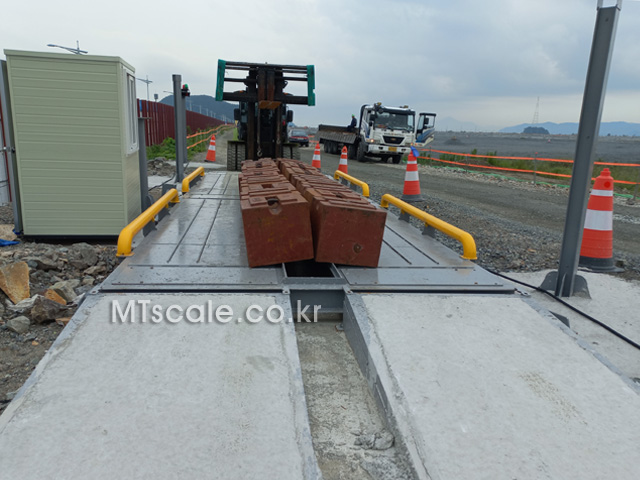

중앙Line에 슬러지 방지턱이 있으므로 분동이 기울어 있습니다.

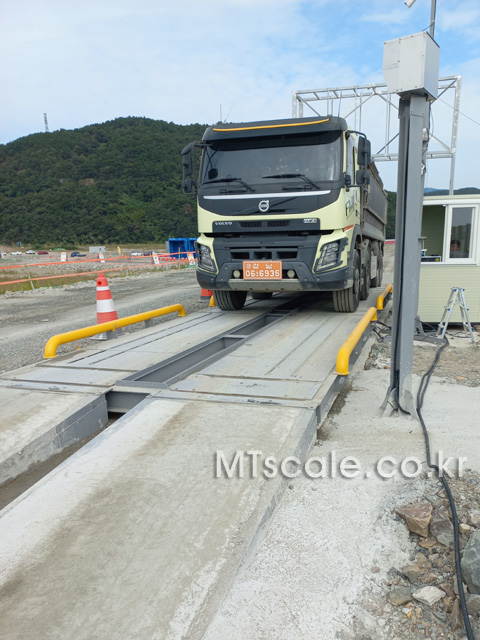

<검정 후 시운전>
검정 완료 후에 덤프를 통과시켜봅니다.
Scale 뒤쪽의 구조물은 계량 안내문을 설치하기 위한 Frame입니다.
사진의 우측 기둥위에 설치한 Box는 차량번호 오인식을 운전자가
수정하는 PC Box입니다.

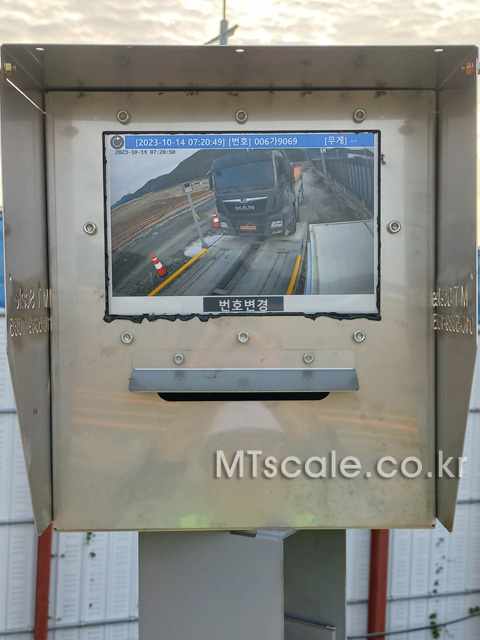

<차번 오인식 수정용 PC>
운전자가 자차의 차량번호를 확인하고 오인식의 경우 수정합니다.
설치·계량 동영상 보기 ↗ <동하중 계량>
동하중계량을 처음 접해보는 운전기사가 머뭇거리는 경우가 있으며
꼬리물기하는 경우도 있으므로 차량 통제를 합니다.
※ 부산신항 배후단지 조성공사 야간계량

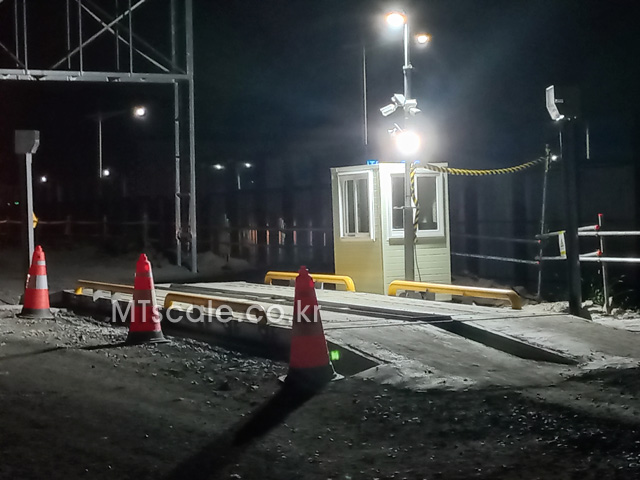

<야간 계량준비>
조명에 타이머를 설치하여 야간계량 준비를 합니다.
설치·계량 동영상 보기 ↗ <야간의 동하중계량>
덤프 기사들은 주로 야간운행을 합니다.
야간계량 준비는 조명을 켜주는 것 외에 주간 계량과 같습니다.

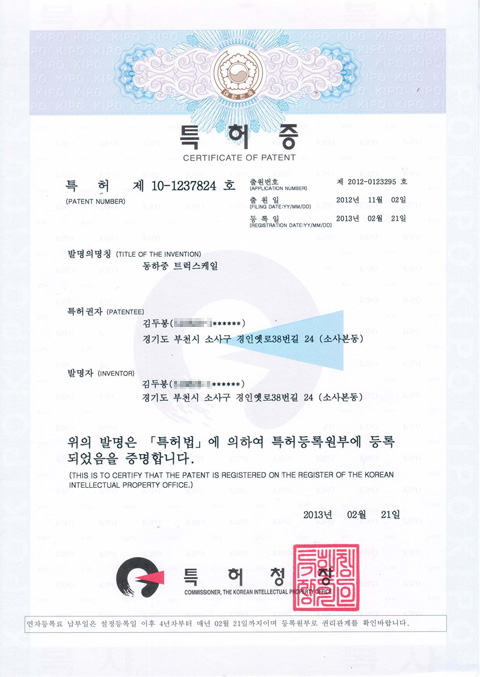

<특허증>
특허등록 제품으로 특허청이 제품의 성능을 보장합니다.
-감사합니다.-
엠티스케일 대표
정밀측정기술사 김두봉 배상
